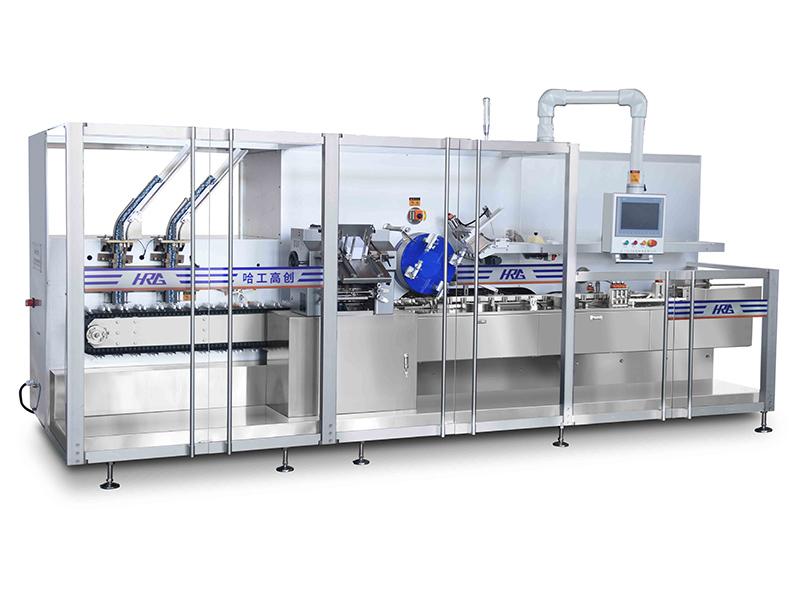

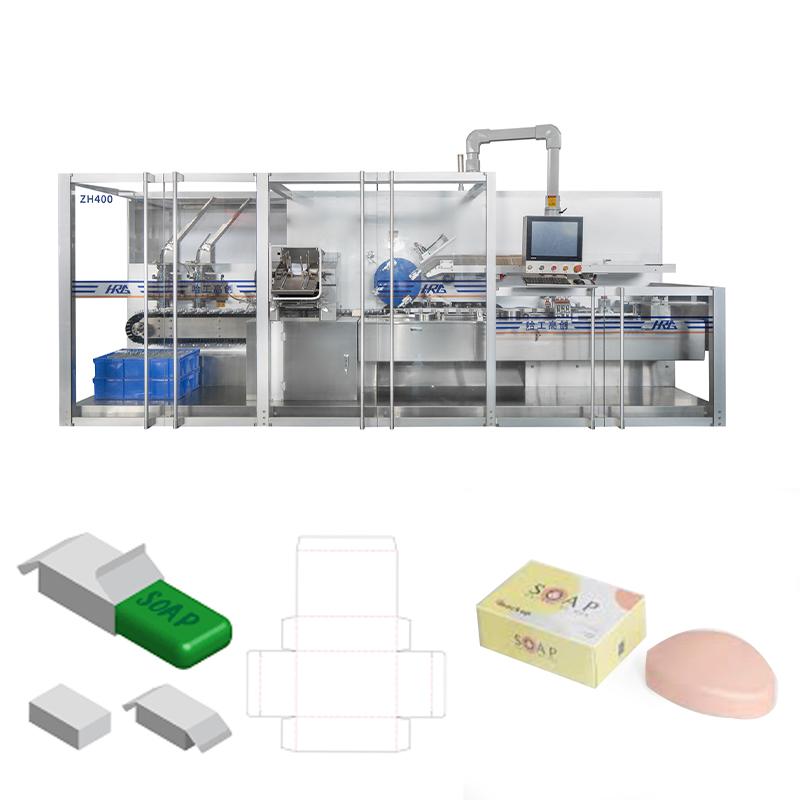

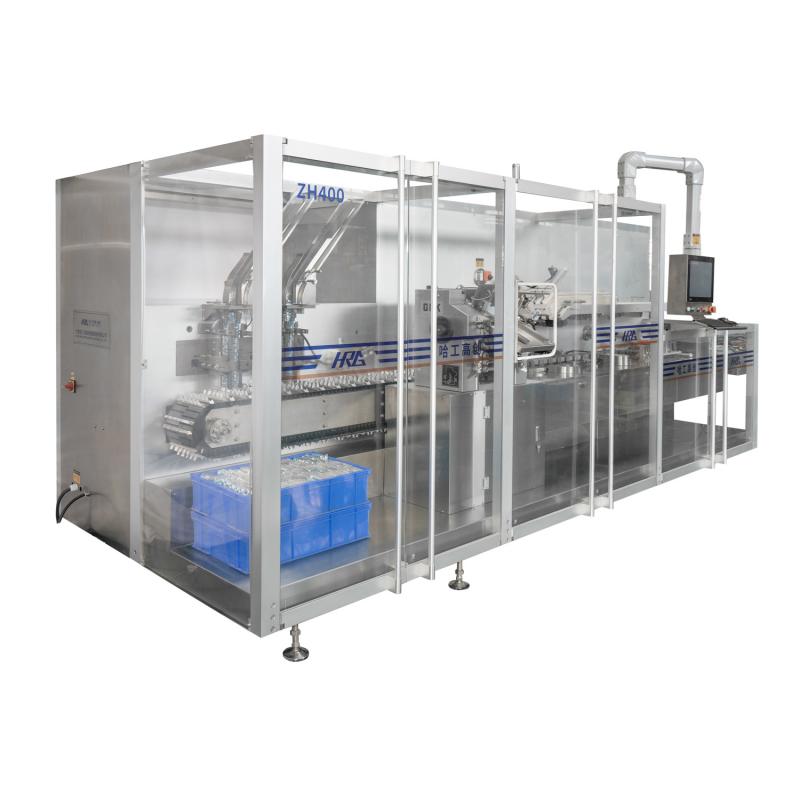

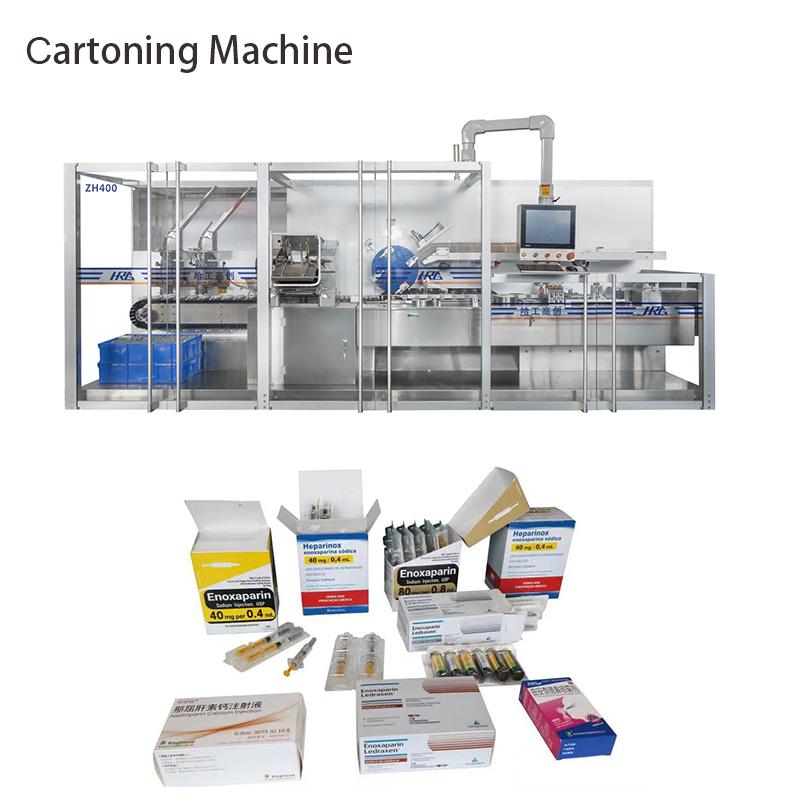

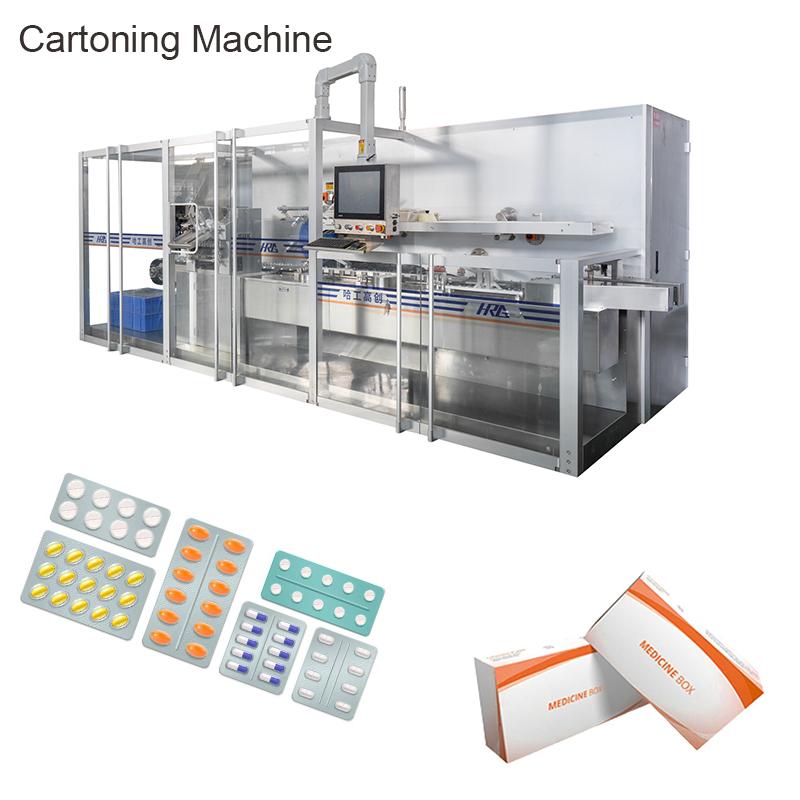

Macchina automatica per l'imballaggio in cartone/cartonamento ZHJ-400/500

Con i movimento intermittente , F maschera-aciale C Artone lui ZHJ-100B Attraverso alimentazione servo multipla è un pezzo di apparecchiatura ad alta tecnologia che integra fotoelettrico, pneumatico e meccanico caratteristiche, Adatto al confezionamento di vassoi per medicinali, mascherine facciali (rivestimenti), flaconi per farmaci, cosmetici e altri prodotti simili in scatole di cartone. Il processo stabile e affidabile consente la facile sostituzione e regolazione di scatole di diverse dimensioni, la piegatura automatica dei foglietti illustrativi e la piegatura automatica dei cartoni. erigendo , caricamento di prodotti e volantini, goffratura di marchi di lotto, UN oltre alla sigillatura e allo scarico degli astucci. Una catena di dispositivi di protezione autonomi garantisce un funzionamento sicuro ed efficace. La macchina può essere integrata con una macchina per la produzione e il caricamento di vassoi, una macchina per il confezionamento di mascherine facciali, una riempitrice, un controllore di peso, una cellophanatrice (fascettatrice), un'incartonatrice e altre apparecchiature di confezionamento di fine linea per costituire una linea di confezionamento completa.

Intermittente - La macchina astucciatrice ZHJ120/150 è una macchina fotoelettrica, pneumatica e meccanica ad alta tecnologia, applicabile a vassoi per medicinali, blister, cosmetici e altri prodotti simili. Facile da cambiare e regolare diverse dimensioni di astucci. Processo completamente automatico di piegatura dei foglietti illustrativi, formatura degli astucci, caricamento del prodotto e del foglietto illustrativo, goffratura del marchio del lotto, sigillatura degli astucci e scarico degli astucci. Una serie di dispositivi di protezione garantisce un funzionamento sicuro ed efficiente. La macchina può essere integrata con macchine per la produzione e il caricamento di vassoi, blisteratrici, confezionatrici per bustine, sistemi di controllo del peso, cellophanatrici (fascettatrici), astucciatrice per formare un... uno -arrestare la linea di produzione.

Continuo automatico ad alta velocità Cartoniere ZHJ300 è un nuovo modello sviluppato in modo indipendente dalla nostra casa madre, un prodotto ad alta tecnologia che integra tecnologie di fotoelettronica, pneumatica e meccanica. Il prototipo si basa sul confezionamento di flaconi e foglietti illustrativi di diverse dimensioni, con una velocità massima di astucciamento di 300 astucci al minuto. È applicabile anche al caricamento e all'astucciamento automatici di prodotti in barretta, unguenti e bustine. Il trasporto e l'ispezione del materiale in linea, la formatura e il trasporto del prelievo degli astucci, l'alimentazione del materiale, la goffratura del lotto, il bloccaggio superiore e inferiore (o l'incollaggio a caldo), lo scarto degli astucci vuoti e lo scarico del prodotto finale sono tutti processi automatizzati.

Il design del balcone aperto facilmente visibile, il meccanismo di pre-impilamento multi-corsia, il PLC + HMI con componenti elettronici importati e l'azionamento principalmente pneumatico consentono un confezionamento ad alta velocità, un funzionamento stabile e un cambio di formato con un funzionamento intuitivo. La macchina è ampiamente utilizzata per l'imballaggio e il confezionamento di prodotti confezionati in cartone nei settori alimentare e farmaceutico.

Linea di produzione per confezionamento in blister e incartonamento di fiale DPT350L+ZHJ200 Parametri Modello DPT350L+ZHJ200 Modulo blister Velocità di punzonatura 10-35 tagli/min Area di formatura massima 345×180mm Gamma di colpi standard ≤60-150mm (personalizzabile ≤180mm) Ambito di applicazione fiale, liquido orale, altri su richiesta Materiali di imballaggio PVC/PVDC Larghezza massima: 350 mm Spessore: 0,15~0,50 mm Profondità massima di formatura 25 mm (personalizzabile ≤ 45 mm) Potenza di riscaldamento Piastra di preriscaldamento in PVC: 2x1,5KW Alimentazione elettrica 380 V 50 Hz Potenza del motore principale 3,0 kW Consumo di acqua di raffreddamento raffreddamento/raffreddamento circolare dell'acqua del rubinetto Rumore 40-70 dB Modulo incartonatore Dimensioni della scatola (LxWxH) Massimo: 210×108×75mm Minimo: 70×33×17mm Dimensioni del volantino (LxP) （100-180）x（100-280）mm Qualità del volantino 60-65 g/m2 Produzione 80-150 cartoni/min (a seconda della dimensione del blister) Potenza del motore principale 2,2 kW Pompa dell'aria Aria compressa 0,5~0,8 MPa Fluire >0,2 m2 Alimentazione elettrica 380 V 50 Hz Frequenza del motore 0-50 Hz Dimensioni (LxWxH) 10000X1170X2100 Peso 5600 kg Potenza totale 13,6 kW Consumo totale di aria 500 l/min Certificati ISO9001:2015; ISO 45001:2018; CE Garanzia 1 anno Descrizione DPT350L+ZHJ200 è un prodotto di nuova concezione, progettato per il confezionamento verticale di fiale, liquidi orali e prodotti chimici di uso quotidiano. Questa macchina offre un'elevata velocità di produzione, prestazioni stabili e un'elevata resa. Offre funzioni avanzate e un funzionamento intuitivo. L'intera produzione adotta un PLC per il confezionamento delle fiale. I prodotti confezionati non solo offrono un'esperienza visiva piacevole, aumentano il valore aggiunto e consentono anche di risparmiare sui costi di imballaggio. Caratteristiche Modulo blister 1. La trasmissione principale e il motore principale installati nella parte posteriore della macchina sono facili da manutenere. La trasmissione con cinghia sincronizzata riduce il rumore e l'inquinamento da olio. 2. Regolazione della postazione di lavoro tramite volantino dotato di display digitale di posizione. 3. Il preriscaldamento segmentale con piastra riscaldante in silicone allungata nella stazione di riscaldamento garantisce un migliore effetto di formatura. Le piastre riscaldanti superiore e inferiore possono essere separate e spostate dopo l'arresto della macchina per evitare di danneggiare la natura plastica del materiale di imballaggio. 4. Il meccanismo di trazione controllato in modo indipendente dal servomotore garantisce prestazioni stabili e una sincronizzazione accurata. La lunghezza della corsa può essere impostata direttamente tramite il pannello di controllo PLC in base alle dimensioni del blister dell'utente. 5. L'avvolgimento del materiale di imballaggio tramite un rullo con cuscinetto ad espansione d'aria con giunzione in PVC e piattaforma di giunzione facilita un cambio più rapido dei materiali di imballaggio. 6. L'alimentazione forzata tramite braccio robotico pick-and-place garantisce il posizionamento accurato delle bolle senza danneggiarle. Modulo incartonatore 1. La confezionatrice continua ZHJ200 è una macchina fotoelettrica, pneumatica e meccanica ad alta tecnologia, applicabile a un'ampia gamma di blister, flaconi per medicinali, unguenti e altri prodotti simili. 2. Dispone di un processo completamente automatico di trasporto e rilevamento dei prodotti, piegatura e trasmissione dei volantini (da 1 a 4 volte), rilevamento dei volantini, prelievo, montaggio e trasmissione dei cartoni, inserimento dei prodotti nei cartoni, goffratura dei marchi di lotto, sigillatura dei cartoni (con adesivo a incastro o hot melt). È la scelta ideale per la produzione integrata e di massa. 3. ZHJ200 adotta PLC, rilevamento fotoelettrico e HMI. 4. Il touch screen ha il codice e l'indirizzo di ciascun attuatore del sensore, che può interrogare le conseguenze causate dal danneggiamento del sensore e dell'attuatore. 5. Grazie al sistema di monitoraggio del sovraccarico per l'intera macchina, la catena del trasportatore e lo spintore, la macchina si arresterà automaticamente per ridurre al minimo i danni e la parte in sovraccarico verrà visualizzata sul touch screen.

Il servosterzo elettrico (EPS) AGV è costituito da un carrello elevatore elettronico (Linde L14), sistema di controllo KOB, sistema di controllo della navigazione, apparecchiature wireless e spedizione e sistema di controllo. Il suo sistema di controllo della navigazione è composto da un sistema di navigazione controllore di posizionamento, radar di posizionamento, schermo di visualizzazione, sicurezza elettrica apparecchiature e apparecchiature elettriche periferiche. L'AP wireless è responsabile di Comunicazione WIFI del sistema di controllo della spedizione. Il sistema di controllo della spedizione è responsabile della pianificazione del percorso, della programmazione delle attività e della visualizzazione dello stato. L'EPS AGV è adatto a un'ampia gamma di scenari applicativi e può sostituire il manuale movimentazione dei carrelli elevatori.

Linea di produzione per confezionamento in blister e astucci di siringhe preriempite DPT350W+ZHJ200 Parametri Modello DPT350W+ZHJ200 Modulo vassoio Velocità di punzonatura 10-30 tagli/min (a seconda delle dimensioni del blister) Materiali di imballaggio PVC/PVDC Larghezza massima: 350 mm Spessore: 0,15~0,50 mm Ambito di applicazione fiale, ampolla, liquido orale, altri su richiesta Funzioni principali riscaldamento-formatura-rilevamento-trazione-laminazione-punzonatura-alimentazione-trasmissione Profondità massima di formatura 25 mm (personalizzabile ≤ 45 mm) Area di formatura massima 345x150mm Gamma di colpi standard≤150mm (personalizzabile≤250mm) Alimentazione elettrica 380 V 50 Hz Potenza totale 9 kW Aria compressa 0,5~0,7 MPa Consumo di acqua di raffreddamento raffreddamento/raffreddamento circolare dell'acqua del rubinetto Rumore 40-70 dB Dimensioni (LxWxH) 4800X1170X2100 Peso 3000 kg Modulo incartonatore Dimensioni della scatola (LxWxH) Massimo: 210×108×65mm Minimo: 70×20×16 mm Dimensioni del volantino (LxP) (100-180)x(100-280)mm Qualità del volantino 60-65 g/m2 Produzione 60-200 cartoni/min Potenza del motore principale 2,2 kW Frequenza del motore 0-50 Hz Certificati ISO9001:2000;CE Garanzia 1 anno Descrizione Grazie al design a balcone aperto facilmente visibile e al concetto modulare, DPT350W+ZHJ200 è adatto alla produzione e al caricamento di vassoi per fiale, fiale, iniettabili (polveri), liquidi orali o vassoi di dimensioni maggiori e forme speciali per dispositivi medici, elettronica (cellule) e cosmetici. Le tasche antiurto a forma di vaso sono adatte per iniettabili, fiale e liquidi orali. Azionato da servomotore, offre un'integrazione intelligente e prestazioni ad alta velocità. Caratteristiche Modulo blister 1. La trasmissione principale e il motore principale installati nella parte posteriore della macchina sono facili da manutenere. La trasmissione con cinghia sincronizzata riduce il rumore e l'inquinamento da olio. 2.Regolazione della postazione di lavoro tramite volantino dotato di display digitale di posizione. 3. Il preriscaldamento segmentale con piastra riscaldante in silicone allungata nella stazione di riscaldamento garantisce un migliore effetto di formatura. Le piastre riscaldanti superiore e inferiore possono essere separate e spostate dopo l'arresto della macchina per evitare di danneggiare la natura plastica del materiale di imballaggio. 4. Il meccanismo di trazione controllato in modo indipendente dal servomotore garantisce prestazioni stabili e una sincronizzazione precisa. La lunghezza della corsa può essere impostata direttamente tramite il pannello di controllo PLC in base alle dimensioni del blister dell'utente. 5. L'avvolgimento del materiale di imballaggio tramite un rullo con cuscinetto ad espansione d'aria con giunzione in PVC e piattaforma di giunzione facilita un cambio più rapido dei materiali di imballaggio. 6. L'alimentazione forzata tramite braccio robotico pick-and-place garantisce il posizionamento preciso dell'alimentazione senza danneggiare le bolle. Modulo incartonatore 7. La confezionatrice continua ZHJ200 è una macchina fotoelettrica, pneumatica e meccanica ad alta tecnologia, applicabile a un'ampia gamma di blister, flaconi per medicinali, unguenti e altri prodotti simili. 8. Dispone di un processo completamente automatico di trasporto e rilevamento dei prodotti, piegatura e trasmissione dei volantini (da 1 a 4 volte), rilevamento dei volantini, prelievo, montaggio e trasmissione dei cartoni, inserimento dei prodotti nei cartoni, goffratura del marchio del lotto, sigillatura dei cartoni (con adesivo a incastro o hot melt). È la scelta ideale per la produzione integrata e di massa. 9. ZHJ200 adotta PLC, rilevamento fotoelettrico e HMI. 10. Il touch screen ha il codice e l'indirizzo di ciascun attuatore del sensore, che può interrogare le conseguenze causate dal danneggiamento del sensore e dell'attuatore. 11. Grazie al sistema di monitoraggio del sovraccarico per l'intera macchina, la catena del trasportatore e lo spintore, la macchina si fermerà automaticamente per ridurre al minimo i danni e la parte in sovraccarico verrà visualizzata sul touch screen.

Linea di produzione per l'imballaggio in cellophane e in scatole di singoli e multipli pacchi Parametri Modello TPZX-100L Modulo di avvolgimento in cellophane Dimensioni del pacco (LxWxH) (50-220)x(30-130)x(20-60)mm Materiali di imballaggio Spessore BOPP/PVC: 0,018-0,030 mm Produzione 40-80 cartoni/min Alimentazione elettrica 220V/50Hz 380V/50Hz Energia 3KW Aria compressa 0,6-0,8 MPa Dimensioni 3980x900x1590mm Peso 800 kg Modulo confezionatore di scatole tutto in uno Dimensioni della cassa (LxWxH) (300-550)x(200-400)x(200-350) personalizzabile Velocità di imballaggio del braccio robotico 10 posizionamenti/min (relativi alla pallettizzazione degli strati) Alimentazione elettrica 380 V 50 Hz Energia 8 kW Aria compressa 0,6 MPa Dimensioni 4400x2300x1860mm (solo per riferimento) Peso 1200 kg Pompa dell'aria Aria compressa 0,5-0,8 MPa Fluire ＞ 0,2 m 2 Frequenza del motore 0-50 Hz Consumo d'aria massimo 500 l/min Certificati ISO 9001: 2000; CE Garanzia 1 anno Descrizione Con un alimentazione automatica, confezionamento, piegatura del cellophane, termosaldatura, conteggio e fissaggio con nastro adesivo , T L'involucro in cellophane è ampiamente utilizzato nell'imballaggio in cellophane 3D di prodotti cubici singoli o multipli nei settori farmaceutico, cosmetico, sanitario, alimentare e altri . Il funzionamento stabile e la tenuta salda rendono i prodotti ben presentati, a prova di manomissione, E resistente all'umidità e alla polvere. La macchina porterà immediatamente il prodotto confezionato a una classe superiore, aumentandone il valore aggiunto. Caratteristiche Modulo di avvolgimento in cellophane La macchina incorpora tecnologie avanzate sia nazionali che internazionali. Grazie alla sua struttura compatta, la T350A è facile da usare e servizio , adatto per confezionare prodotti di varie specifiche sostituendo solo alcune parti. È un applicabile a prodotti di grandi dimensioni a forma di cubo, a prodotti multipli sovrapposti e a prodotti che richiedono il tracciamento fotoelettrico, come pacchetti di sigarette, scatole di tè, scatole di gomme da masticare, medicinali, cosmetici e prodotti per la salute. Modulo di imballaggio tutto in uno 1. PLC + HMI controllano il conteggio automatico, l'impilamento, l'elevazione delle casse, il caricamento e la sigillatura. 2. Il sistema di impilamento può essere regolato in base alle dimensioni della cassa e al modello di impilamento. 3. Non meno di 10 posizionamenti al minuto per un caricamento rapido dei casi. 4. L'erezione delle casse e il posizionamento del KDF sono azionati da un servocomando e un robot Kuka a sei assi per il caricamento delle casse, che garantisce un caricamento stabile e affidabile. 5. Altamente compatibile. Volantino contrassegnato con scale per la regolazione e la messa a punto. 6. Sono presenti avvisi in caso di guasti alla macchina, prodotti mancanti, casi mancanti o inceppamenti della macchina.
